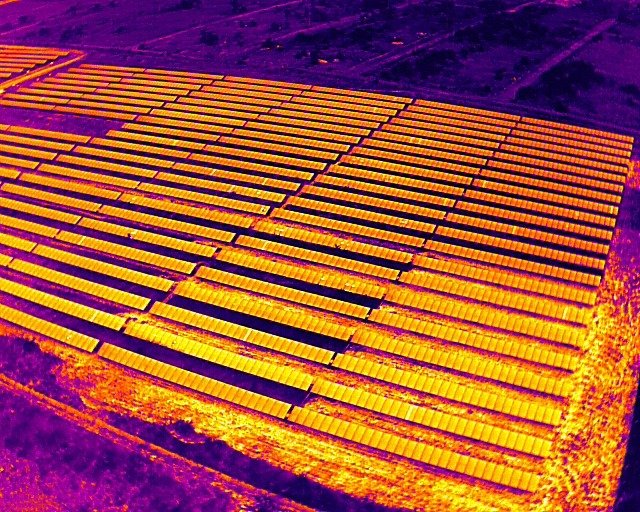

Termografia aérea em usinas fotovoltaicas
Inspeção por drone com câmera térmica para identificar hotspots e falhas nos módulos, com a usina em operação.

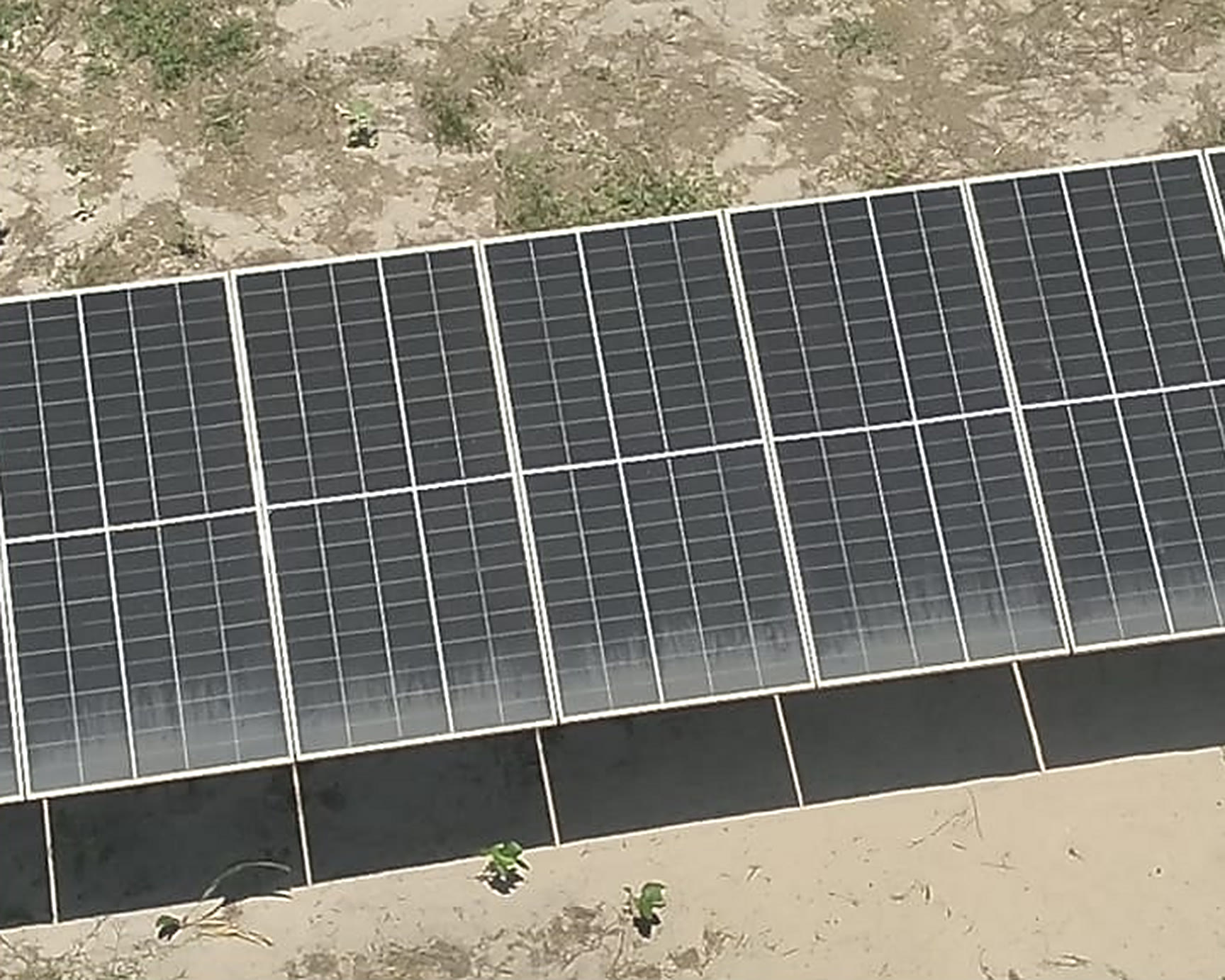

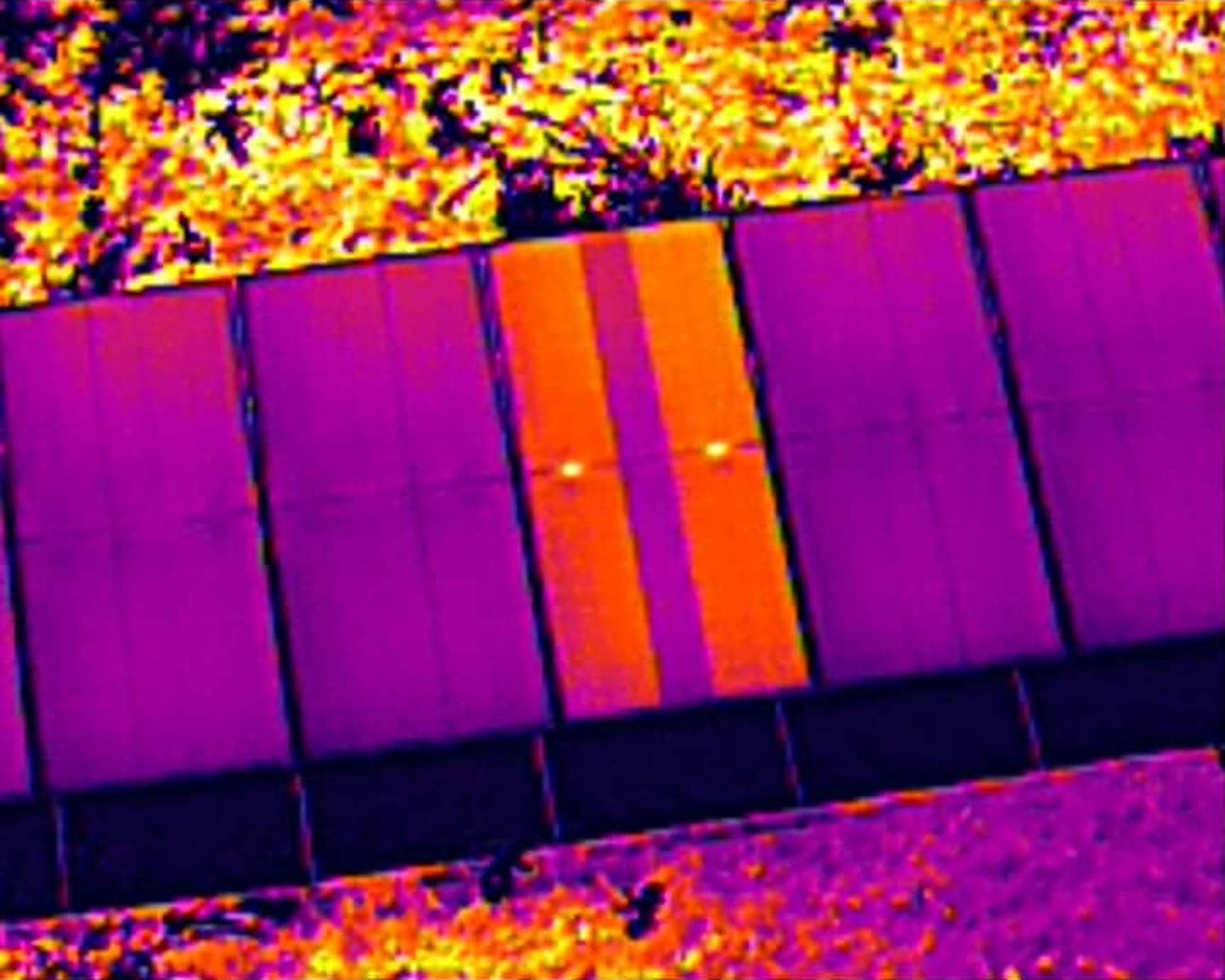

Arraste a linha para comparar a imagem visual com a térmica.
O que a inspeção identifica
Hotspots em células
Células danificadas ou com microfissuras.
Falhas em diodos de bypass
Submódulos aquecidos por diodo em curto ou aberto.
Strings e módulos inoperantes
Conexões, conectores ou proteções em falha.
Degradação e PID
Padrões térmicos de perda de desempenho.
Danos físicos e sujidade
Vidro trincado, delaminação, sujeira e sombreamento.
Por que inspecionar a usina
A termografia aérea apoia a operação da usina em quatro frentes: geração, segurança, garantia e manutenção.
01Recuperação de geração
O monitoramento indica a queda de produção, mas não o módulo com defeito. A inspeção localiza cada falha e orienta a equipe de campo diretamente ao ponto.
02Segurança da instalação
Células e conectores superaquecidos podem danificar o backsheet e o cabeamento e, em casos extremos, provocar incêndio. A detecção antecipada evita a evolução do dano.
03Garantia e seguro
Cada anomalia é registrada com imagem térmica, imagem visual, temperatura e localização, servindo de evidência técnica para pedidos de garantia, sinistros e recebimento da usina junto ao EPC.
04Manutenção planejada
A usina é inspecionada sem interrupção da operação, e as falhas são classificadas por severidade. Inspeções periódicas permitem acompanhar a degradação dos módulos ao longo do tempo.
Como é feita a inspeção
- 1
Planejamento
Plano de voo definido a partir do layout da usina e das condições de irradiância exigidas.
- 2
Sobrevoo
Captura de imagens térmicas e visuais por drone, com a usina em operação normal.
- 3
Análise
Localização de cada anomalia e classificação por criticidade.
- 4
Relatório
Relatório técnico com mapa das ocorrências e ortomosaico termográfico, em até 5 dias úteis.
Procedimento conforme a IEC TS 62446-3, com irradiância mínima de 600 W/m² no plano dos módulos.
O que o relatório contém
- Mapa da usina com a localização de cada ocorrência
- Imagem térmica e imagem visual de cada anomalia
- Temperatura medida, ΔT e classificação por criticidade
- Ortomosaico termográfico da usina em PDF, com visualização detalhada de cada mesa de módulos
Atendemos todo o Nordeste
Inspeções em usinas fotovoltaicas de qualquer estado da região, com a equipe mobilizada até o local.
Perguntas frequentes
É preciso desligar a usina?
Não. A inspeção é realizada com a usina em operação, condição em que as anomalias térmicas se manifestam.
Com que frequência a inspeção deve ser feita?
É usual realizar ao menos uma inspeção por ano, além das inspeções de comissionamento e antes do término da garantia dos módulos.
Quais usinas são atendidas?
Usinas de solo e de telhado, de minigeração distribuída a centrais de maior porte. O plano de voo é dimensionado conforme a área e o layout.
Quanto tempo leva a inspeção?
Depende das condições climáticas, do tipo de estrutura e da faixa de horário exigida pela norma para a medição. Em condições adequadas, a equipe inspeciona até 10 MWp por dia.
Em quanto tempo recebo o relatório?
Em até 5 dias úteis após o sobrevoo.
Como é definido o valor da inspeção?
O orçamento considera a potência instalada, o tipo de estrutura, a localização da usina e as condições previstas para o sobrevoo. Informe esses dados no formulário para receber a proposta.
Quais estados vocês atendem?
Todos os estados do Nordeste. A equipe se desloca até a usina, e o deslocamento é considerado no orçamento.
